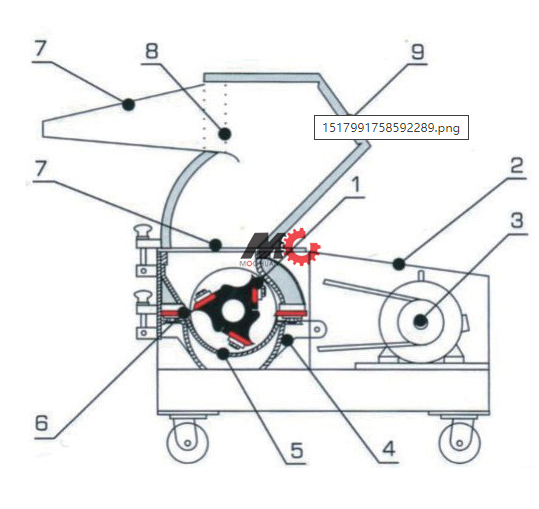

結構圖(參考)/STRUCTURE DIAGRAM
1、動刀 Rotating blades
2 、轉 輪 罩 Reel cap
3、電動機 Motor
4、篩網架 Mesh screen fixture
5、篩網 Mesh screen
6 、定 刀 Fixed blades
7、進料口 Feed opening
8、雙層擋料板 Double-layer striker plate
9、隔音板 Pugging
10、后蓋板Latter lap
型號 Model | QL300 | QL400 | QL500 | QL600 | QL700 | QL800 |
電機功率/(HP) | 5.5/ 7 | 7.5/ 10 | 11 /15 | 15 /20 | 22 /30 | 30/ 40 |
主軸轉速 (r/min) | 610 | 580 | 600 | 506 | 493 | 440 |
主軸直徑 | 72 | 72 | 78 | 82 | 110 | 110 |
動刀數 ( 把 /pcs) | 9 | 12 | 15 | 18 | 21 | 24 |
定刀數 ( 把 /pcs) | 2 | 2 | 2 | 4 | 4 | 4 |
工作效率 (kg/h) | 150-200 | 250-400 | 300-500 | 500-600 | 600-700 | 700-800 |
進料口尺寸 (mm) | 300*200 | 400*250 | 500*285 | 600*315 | 685*430 | 800*450 |
機重 (kg) | 300 | 430 | 550 | 800 | 1325 | 1800 |
篩網孔直徑 (mm) | 8 | 10 | 10 | 12 | 12 | 12 |
外形尺寸 (a*b*c)m | 1.22*0.78*1.24 | 1.36*0.90*1.46 | 1.39*1.02*1.56 | 1.80*1.17*1.74 | 1.85*1.32*2.18 | 2.25*1.40*2.60 |
